关于视频采集卡的扩展插槽

作者:九视视频网 来源:www.xiangb.com 发表时间: 2010-5-3

视频采集卡是连接视频源和计算机的桥梁,所以在采集卡的板卡中都有两个连接设备,一个是连接视频源的视频接口,比如VGA接口、DVI接口、USB接口、1394接口等。连接计算机采用与主板相连,一般采用插槽系列或USB接口,而板卡扩展插槽主要有PCI插槽、PCI-E插槽、ISA插槽 、AGP插槽...

  视频采集卡是连接视频源和计算机的桥梁,所以在采集卡的板卡中都有两个连接设备,一个是连接视频源的视频接口,比如VGA接口、DVI接口、USB接口、1394接口等。连接计算机采用与主板相连,一般采用插槽系列或USB接口,而板卡扩展插槽主要有PCI插槽、PCI-E插槽、ISA插槽 、AGP插槽等。

  目前主流的视频采集卡一般采用PCI插槽和PCI-E插槽,这需要主板上有配套的扩展插槽。下面我们就介绍下扩展这两种扩展插槽。

  现在配置的台式计算机主板中都带有固定的扩展插槽,其直接与计算机的系统总线连接。用户可以根据自身使用情况增加声卡、显卡、视频采集卡等设备。



视频采集卡插槽

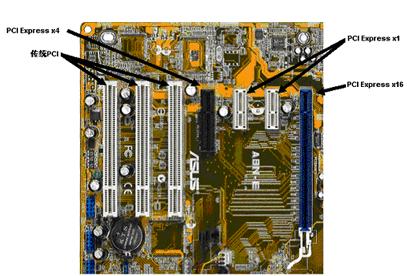

图示:主板上对应的扩展插槽

  PCI-E插槽

  PCI-E全称是PCI-Express,是目前最新的总线和接口标准,已经全面替换了上一代的PCI和AGP插槽,并且其还有很大的发展潜力。PCI Express也有多种规格,从PCI Express 1X到PCI Express 16X,能满足现在和将来一定时间内出现的低速设备和高速设备的需求。比如九视T200AE VGA采集卡采用的就是告诉PCI-E插槽。

  PCI-E其工作原理:采用了目前业内流行的点对点串行连接,比起PCI以及更早期的计算机总线的共享并行架构,每个设备都有自己的专用连接,不需要向整个总线请求带宽,而且可以把数据传输率提高到一个很高的频率,达到PCI所不能提供的高带宽。相对于传统PCI总线在单一时间周期内只能实现单向传输,PCI-E的双单工连接能提供更高的传输速率和质量,它们之间的差异跟半双工和全双工类似。

  PCIE插槽根据总线位宽可分为X1、X4、X8以及X16,而X2模式将用于内部接口而非插槽模式。PCI-E规格从1条通道连接到32条通道连接,有非常强的伸缩性,以满足不同系统设备对数据传输带宽不同的需求。此外,较短的PCI-E卡可以插入较长的PCI-E插槽中使用,PCI-E接口还能够支持热拔插,这也是个不小的飞跃。PCI-E X1的250MB/秒传输速度已经可以满足主流声效芯片、网卡芯片和存储设备对数据传输带宽的需求,但是远远无法满足图形芯片对数据传输带宽的需求。 因此,用于取代AGP接口的PCI-E接口位宽为X16,能够提供5GB/s的带宽,即便有编码上的损耗但仍能够提供约为4GB/s左右的实际带宽,远远超过AGP 8X的2.1GB/s的带宽。

  PCI插槽

  PCI英文全称为Pedpherd Component Interconnect,中文意为周边元件扩展接口,在主板中PCI插槽其颜色一般为乳白色。其位宽为32位或64位,工作频率为33MHz,最大数据传输率为133MB/sec(32位)和266MB/sec(64位)。可插接显卡、声卡、网卡、内置Modem、内置ADSL Modem、USB2.0卡、IEEE1394卡、IDE接口卡、RAID卡、电视卡、视频采集卡以及其它种类繁多的扩展卡。PCI插槽是主板的主要扩展插槽,通过插接不同的扩展卡可以获得目前电脑能实现的几乎所有外接功能。比如九视T10 VGA采集卡采用的就是PCI插槽。

  通过以上知识介绍,相信大家现在对主板和视频采集卡上的插槽有了很清楚的了解。所以在使用视频采集卡之前,先确定您的计算机板卡中是否空余的对应插槽。
