VGA采集卡的硬件与驱动安装

作者:九视视频网 来源:www.xiangb.com 发表时间: 2010-5-18

九视电子T200E VGA采集卡和T200AE VGA采集卡之间的区别在于是否带有音频信号输入。带音频输入的T200AE VGA采集卡是根据行业用户需求量身打造推出的,其单卡带有一路VGA信号输入、两路CVBS 视频信号输入。下面我们就针对这两款采集卡的硬件和驱动安装进行详细介绍。

  九视T200E VGA采集卡和T200AE VGA采集卡之间的区别在于是否带有音频信号输入。带音频输入的T200AE VGA采集卡是根据行业用户需求量身打造推出的,其单卡带有一路VGA信号输入、两路CVBS 视频信号输入。下面我们就针对这两款采集卡的硬件和驱动安装进行详细介绍。

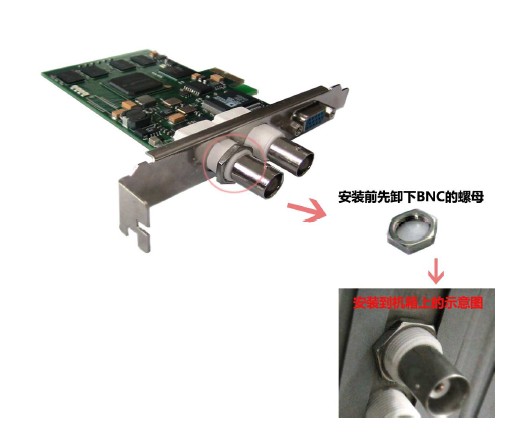

安装前先卸下BNC的螺母

  图示:采集卡安装前先卸下BNC的螺母

  单卡硬件与驱动安装

  安装T200E /T200AE VGA采集卡的WDM Drivers 驱动,请按如下步骤:

  1、 首先关机打开机箱,把采集卡插入PCI-E 插槽。

  2、插入驱动光盘,找到采集卡的驱动程序,运行Install.exe。

  3、安装程序运行完后,重启windows。

  这样的单卡硬件和驱动安装完成



  多卡硬件与驱动安装

  1. 关机打开机箱,把T200E /T200AE VGA采集卡插入PCI-E 插槽。

  2. 开机进入系统,系统会找到新设备,弹出“找到新的硬件向导”要求安装驱动。

  3. 在“Windows 可以连接到Windows Update 以搜索软件吗?”,选择“否,暂时不”,

  单击“下一步”。

  4. 选择“从列表或指定位置安装”,单击“下一步”。

  5. 选择“不要搜索”,单击“下一步”。

  6. 在“硬件类型”处单击“下一步”。

  7. 在“选择要为此硬件安装的设备驱动程序”处,单击“从磁盘安装”。

  8. 输入驱动程序所在路径,单击“确定”。

  9. 选择硬件型号“T200AE VGA/CVBS Frame Grabber No.1”,单击“下一步”

  10. 安装过程中出现“Windows 徽标测试”对话框处,单击“仍然继续”按钮。

  11. 安装完成后,在“设备管理器”/“声音、视频和游戏控制器”中出现“T200AE VGA/CVBS Frame Grabber No.1”设备,说明设备驱动安装正常

  注:本卡支持一机多卡,如果机器中插有多块卡,在安装到第9步时可以顺序选择No.1、No.2、No.3…….进行安装。

  此款VGA采集卡的安装需要主板带有PCI-E x1插槽,可以实现一机多卡,多卡之间互不影响。如果您在安装中有任何技术问题都可以咨询我们技术客服,咨询热线:4000618657。
