DVI接口中的18针与24针区别

作者:九视视频网 来源:www.xiangb.com 发表时间: 2010-5-22

DVI接口目前应用非常广泛,并且如今液晶显示器带有DVI接口的也十分普及,DVI接口的显卡也应用也越来越多,DVI以其高清数字传输快、显示清晰等特点已经在个行业中广泛应用。针对行业用户的需求,九视电子也针对推出了T100E 高清纯数字DVI采集卡...

  DVI接口目前应用非常广泛,并且如今液晶显示器带有DVI接口的也十分普及,DVI接口的显卡也应用也越来越多,DVI以其高清数字传输快、显示清晰等特点已经在个行业中广泛应用。针对行业用户的需求,九视也针对推出了T100E 高清纯数字DVI采集卡,可以无损采集传输DVI数字信号。

  销售此款产品以来,很多用户问道DVI-D和DVI-I有什么区别呢?为什么有18针和24针的DVI接口呢?这又有什么区别呢?

  其实DVI接口与VGA接口有所不同,它具有多种标准,如下图所示:

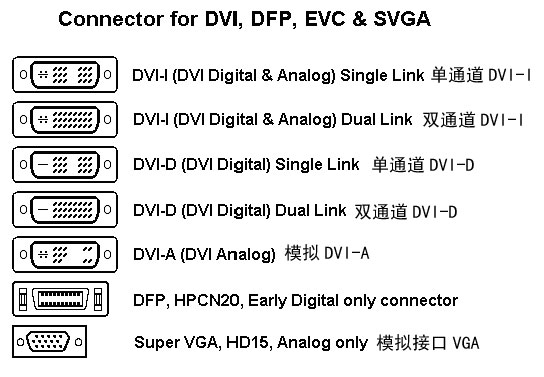

DVI各标准对应接口图

  图示:DVI各标准对应接口图

  在DVI标准中,DVI可以分为“双通道”和“单通道”两种类型,其实这18针、24针就是这两种类型的差别。18针的DVI属于单通道,而24针属于双通道,也就是说,18针的DVI传输速率只有24针的一半,为165MHz。在画面显示上,单通道的DVI支持的分辨率和双通道的完全一样,但刷新率却只有双通道的一半左右,会造成显示质量的下降。一般来讲,单通道的DVI接口,最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz,即现有23寸宽屏显示器和20寸普通比例显示器的正常显示,再高的话就会造成显示效果的下降。

  有朋友就会问,那么18针的DVI接口还有什么用处呢?其实目前我们常用的液晶显示器还维持在19寸普屏和20寸宽屏左右,真正用上大屏幕显示器的人很少,因此18针的单通道DVI接口已经够用了。而使用大屏液晶显示器的话,24针的双通道DVI是必须具备的条件。

  九视T100E DVI采集卡采用的是双通道DV-I接口,能转换为VGA也能直接采集数字信号。其工作原理是将PC机显卡等图形设备输出的VGA信号或DVI数字信号,经过高精度的模数转换(如果使用DVI接口则可无损的采集到原始图像信号)和相关处理后,通过PCIe总线输出给主机,所以是一款支持DVI数字信号采集业支持VGA模拟信号采集的 DVI/VGA采集卡。由于DVI接口传输速度快,显示图像清晰等特点,用户在选择视频采集卡的时候,应该遵循能使用DVI采集卡的尽量视频DVI来传输。

  T100E DVI采集卡采用单通道采集,支持最高 1920x1080 DVI ,并三倍缓冲到机载存储设备。此数据利用DMA直接读取后拷贝到主机系统用于显示,存储或流传输。将部分采集到的数据发送到视频通道上,并指示每个通道使用它的图像发生器来更新数据。从而利用硬件效果来显著提升设备性能。

  目前T100E VGA/DVI采集卡已经广泛应用于各种DVI接口设备,在视频录播、医疗影像处理、雷达信号、多屏显示等各种领域中广泛应用,并且支持Windows 2000/ XP/2003/Vista操作系统,针对系统集成商还提供二次开发包SDK。完全满足了高清数字信号的传输和采集。咨询热线:4000618657。
