VGA采集卡中VGA视频信号转换模式

作者:九视视频网 来源:www.xiangb.com 发表时间: 2010-6-21

我们知道视频按照视频存储和处理方式的不同,主要分为模拟视频和数字视频两种,同样在VGA采集卡的相关介绍中,我们也对VGA接口和DVI接口,以及其他数字接口和模拟接口有了全面的认识,在使用VGA采集卡前,我们了不难发现不同视频信号的采集、传输、处理...

  我们知道视频按照视频存储和处理方式的不同,主要分为模拟视频和数字视频两种,同样在VGA采集卡的相关介绍中,我们也对VGA接口和DVI接口,以及其他数字接口和模拟接口有了全面的认识,在使用VGA采集卡前,我们了不难发现不同视频信号的采集、传输、处理等有着很大的区别。

  VGA采集卡,VGA接口,视频采集卡中常用的一种,视频采集卡是安装在计算机扩展槽上的一个硬卡,可以汇集多种视频源的信号,比如电视、影碟、录像机和摄像机的视频信息,对被捕捉和采集到得画面进行数字化、冻结、存储、输出以及其他处理操作(编辑、修整、裁剪、按比例绘制、像素显示调整和缩放等等)。

  将视频采集卡的输入端与视频信号的输出端连接之后,就可以用视频采集卡捕捉到视频图像,并可以根据需要变成静止图像或运动图像,再以文件的形式保存在硬盘上,视频采集卡为多媒体视频处理提供了强有力的硬件支持。

  视频采集就是将视频源的模拟信号通过处理转变成数字信号(即0和1),并将这些数字信息存储在电脑硬盘上的过程。这种模拟/数字转变是通过视频采集卡上的采集芯片进行的。首先PC机发一个开始采集命令并等中断,然后VGA-采集卡会探测场同步开始,然后启动采集一张图片(根据行场消隐及大小),采集结束后通过PCI中断通知pc机,而PC机收到些中断后,马上启动DMA读取VGA-采集卡的数据(只需要准备好内存地址和所读大小即可),读取完毕即完成一次采集。由视频采集芯片将模拟信号转换成数字信号,然后传至板卡自带的临时存储器中,再由卡上自带视频压缩芯片执行压缩算法,将庞大的视频信号压缩变小,最后这些压缩后的直接或通过PCI桥芯片进入PCI,存储到硬盘。



九视T200E高清VGA采集卡

  图示:九视T200E高清VGA采集卡

  在VGA采集卡采集视频信号时,应该选择合理的视频输入输出信号。同时采集图像也需要兼顾计算机的硬盘容量、接口速度和采集压缩比等等。视频采集卡一般具有多种视频接口,可以通过视频采集卡的配套软件来选择所需的视频源。

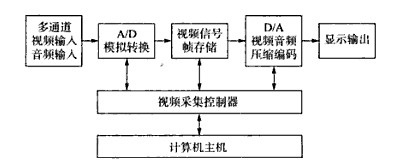

  VGA信号采集卡-视频采集卡信号转换流程

  从视频源得到的信号,经过视频接口送到视频采集卡,信号首先进过模数转换,然后送到数字解码器解码。模数转换器ADC实际上也是一个视频解码器,可以看出它对来自视频源的视频信号解码和数字化,另外,采用不同的颜色空间可选择不同的视频输入解码器芯片。

  VGA视频采集卡-视频采集与视频数字化

  视频采集就是将视频源的模拟信号通过处理转变成数码信息,并将这些数码信息存储在电脑硬盘上的过程。这种模拟数码转变是通过视频采集卡上的采集芯片进行的。通常在采集过程,对数码信息还进行一定形式的实时压缩处理。



T100E VGA/<a class=DVI采集卡" hspace=0 src="http://www.xiangb.com/vga/UploadFiles_6698/201003/2010030910091357.jpg" width=500 onload=resizepic(this) border=0>

  图示:T100E 高清数字信号DVI采集卡

  在九视专业高清VGA采集卡中,T100E是PCIe x1接口的 VGA采集卡/DVI采集卡,可将PC机显卡等图形设备输出的VGA信号或DVI数字信号,经过高精度的模数转换(如果使用DVI接口则可无损的采集到原始图像信号)和相关处理后,通过PCIe总线输出给主机。使用DMA直接将数据送到主机的内存,无须占用主机的处理时间。专业视频采集卡采用的是PCIe x1接口,是目前最新的专业视频采集卡,分辨率可支持高达1920x1080,拥有VGA/DVI两种输入接口,随时进行切换,可将PC机显卡等图形设备输出的VGA信号或DVI数字信号,经过高精度的模数转换(如果使用DVI接口则可无损的采集到原始图像信号)和相关处理后。

  视频压缩与视频处理

  经解码后的视频信号进过转换会变成RGB信号,然后RGB信号被送入视频处理芯片,视频处理芯片在存储视频信号的同时,对其进行裁剪、变化。视频处理芯片是用于视频捕捉、播放、显示用的 专用控制芯片,主要可以分为PC总线接口、视频输入裁剪、变化比例、与VGA信号同步、色键控制以及帧存储器VRAM的读/写和刷新控制。

  VGA采集卡视频输出显示:视频采集卡把视频信号与VGA信号叠加显示主要有两种方式,色键方式和窗口方式。这两种信号经过D/A数模转换变成模拟信号,就可以再输出的显示器上显示。

  模拟视频和声音信号经过捕获设备转换成数字形式后,其数据量是非常惊人的,如果没有采用压缩技术,那么要实现数字视频和声音的网络传输是不可想象的。当然如果有了数字录放像机,则不需要经过A/D转换,可直接采集数字信号送到硬盘存储,然后按编导人员的创作意图运用非编软件对存储在硬盘中的视频、图像、音频等各种数据进行编辑、做特技并加动画上字幕等综合处理,最后把处理后的数据送到图像卡、声卡进行数字解压缩及D/A变换送出模拟信号进行录制,或者直接输出数字信号进行录制,也可以输出信号直接进行播出。



VGA音视频采集卡

  图示:T200AE高清音视频VGA采集卡

  九视T200AE高清音视频VGA采集卡,单卡实现同时采集1路VGA信号,2路视频信号,1路音频信号,提供了高质量的音频效果,真正做到音视频信号的同步采集,完全实时。

  了解更多高清VGA采集卡请登录:http://www.xiangb.com/vgacjk.htm,咨询热线:4000618657。
