从DVI接口讲解DVI采集卡

作者:九视视频网 来源:www.xiangb.com 发表时间: 2010-6-29

高清接口中,目前主要应用的是DVI接口、VGA接口、HDMI接口等,其中DVI接口在专业级设备、医疗设备等领域中应用较为广泛。当前很多显卡、显示器、专业设备等中都提供了DVI接口。针对行业的需求,同三位推出了一款T100E高清DVI采集卡,下面我们就针对高清DVI接口以及DVI采集卡知识进行介绍

  高清接口中,目前主要应用的是DVI接口、VGA接口、HDMI接口等,其中DVI接口在专业级设备、医疗设备等领域中应用较为广泛。当前很多显卡、显示器、专业设备等中都提供了DVI接口。针对行业的需求,同三位推出了一款T100E高清DVI采集卡,下面我们就针对高清DVI接口以及DVI采集卡知识进行介绍。

  DVI接口

  DVI英文全称是“Digital Visual Interface”,DVI接口与VGA都是电脑中最常用的接口,与VGA不同的是,DVI可以传输数字信号,不用再进过数模转换,所以画面质量非常高。DVI数字接口可以直接将电脑信号传输给显示器,中间几乎没有信号损失,不过在800×600这种分辨率下,和模拟信号的效果几乎没有差别,这也就是很多人觉得DVI接口没有用处的原因。但是在1280×1024以上分辨率的情况下,DVI数字接口的优势就表现出来了,画面依旧清晰可见。在DVI接口中,有多种类型接口,比如DVI-D,DVI-I接口等。



DVI(Digital Visual Interface)接口

  图示:最常用的DVI-D和DVI-I

  当前很多设备都带有DVI接口。需要注意的是,DVI接口有多种规范,常见的是DVI-D(Digital)和DVI-I(Intergrated)。DVI-D只能传输数字信号,大家可以用它来连接显卡和平板电视。DVI-I则在DVI-D可以和VGA相互转换。

  目前的DVI接口分为两种:一个是DVI-D接口,只能接收数字信号,接口上只有3排8列共24个针脚,其中右上角的一个针脚为空。不兼容模拟信号。

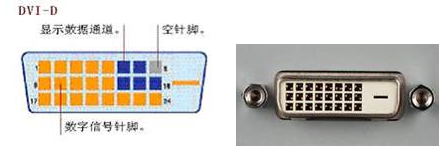

DVI-D接口

  图示:DVI-D接口以及平面图

  DVI-I接口其相对于DVI-D有更多的有点,其可同时兼容模拟和数字信号。兼容模拟幸好并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上,而是必须通过一个转换接头才能使用,一般采用这种接口的显卡都会带有相关的转换接头。DVI-D接口只能传输数字信号,大家可以用它来连接显卡和平板电视。另外,DVI-I则在DVI-D可以和VGA相互转换。



DVI-I接口

  图示:DVI-I接口以及平面图

  DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接,显示计算机的RGB信号。DVI(Digital Visual Interface)数字显示接口,是数字显示接口标准。DVI数字端子比标准VGA端子信号要好,数字接口保证了全部内容采用数字格式传输,保证了主机到监视器的传输过程中数据的完整性,基本上无干扰信号引入,可以得到更清晰的图像。

  DVI采集卡



T100E VGA/DVI采集卡

  图示:九视DVI数字信号采集卡

  九视T100E是PCIe x1接口的 VGA/DVI采集卡,可将PC机显卡等图形设备输出的VGA信号或DVI数字信号,经过高精度的模数转换(如果使用DVI接口则可无损的采集到原始图像信号)和相关处理后,通过PCIe总线输出给主机。使用DMA直接将数据送到主机的内存,无须占用主机的处理时间。支持高达1920x1080的分辨率,自动检测各种分辨率的动态切换。提供简单易用的软件开发包,方便用户较快地集成到现有的系统中。

  并且支持YUV422和RGB输出,支持高清1080P采集,并提供二次开发包SDK,完全支持各种流媒体程序的应用。咨询热线:4000618657.
