T200AE高清VGA采集卡是今年最畅销的专业采集卡,其单卡带有一路高清VGA接口,两路标清BNC接口,一路复合音频接口。所以这款高清VGA采集卡可以同时采集高清VGA信号,视频信号和音频信号,很多用户就会有疑问...

  T200AE高清VGA采集卡是今年最畅销的专业采集卡,其单卡带有一路高清VGA接口,两路标清BNC接口,一路复合音频接口。所以这款高清VGA采集卡可以同时采集高清VGA信号,视频信号和音频信号,很多用户就会有疑问,那个BNC接口具体是指什么呢?如何让其使用AV视频接口或S端子接口呢?下面我们就BNC接口行业进行下全面介绍。

  BNC的英文全称是“Bayonet Nut Connector”,翻译成中文是螺母连接器。BNC接头是一种同轴电缆的连接器,通常用于工作站和同轴电缆连接的连接器,标准专业视频设备输入、输出端口。BNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。BNC接头有别于普通15针D-SUB标准接头的特殊显示器接口。由R、G、B三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号,使信号相互间干扰减少,且信号频宽较普通D-SUB大,可达到最佳信号响应效果。



BNC公头

  图示:BNC公头

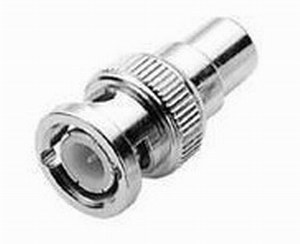

BNC母头

  图示:BNC母头

  BCN接头分为公头和母头,如上图所示。BCN接头也可以和AV接口、S端子接口进行互转,而不会出现信号的损失。为同轴电缆是一种屏蔽电缆,有传送距离长、信号稳定的优点。目前它还被大量用于通信系统中,如网络设备中的E1接口就是用两根BNC接头的同轴电缆来连接的,在高档的监视器、音响设备中也经常用来传送音频、视频信号。

  BNC分焊式和免焊式,焊式顾名思义就是用烙铁和焊锡固定,免焊又分两种:一种是用螺丝扭紧,另一种是用专业压线钳压制。

  通过以上知识,相信大家现在对BCN接口有了更为清楚的认识,所以T200AE高清VGA采集卡的设计室非常人性化的,并且其可以支持一机多卡,或者和其他流媒体采集卡共同使用,更具有兼容性广、性价比高等特点。
