T100E高清DVI采集卡安装步骤

作者:九视视频网 来源:www.xiangb.com 发表时间: 2010-11-3

九视电子T100E高清DVI采集卡是一款PCI-E插槽可采集高清1080P信号的DVI采集卡,并且待遇有DSHOW和SDK开发包,并且支持各种Directshow标准开发的视频软件。下面我们就针对这款高清DVI采集卡的安装过程进行详细的介绍。

  九视T100E高清DVI采集卡是一款PCI-E插槽可采集高清1080P信号的DVI采集卡,并且待遇有DSHOW和SDK开发包,并且支持各种Directshow标准开发的视频软件。下面我们就针对这款高清DVI采集卡的安装过程进行详细的介绍。

  SDK驱动安装及使用(SDK&DEMO):

  1)sdk驱动安装

  2)运行demo程序

  DSHOW驱动安装及使用(DSHOW):

  1)dshow驱动安装

  2).运行AMCap

  3). 运行Windows Media 编码器

  SDK驱动安装及使用(SDK&DEMO):

  1)sdk驱动安装

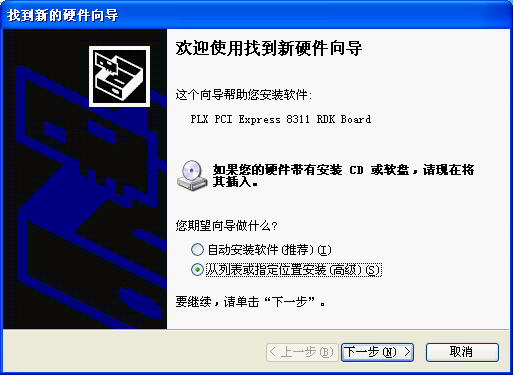

  将采集卡插入PCIE插槽后,打开电脑,一般会提示发现新硬件,并弹出硬件更新向导,如果没有出现则打开设备管理器,右击电脑标志选择 “扫描检测硬件改动”找到采集卡右击,选择更新驱动程序弹出 “硬件更新向导”如下图:

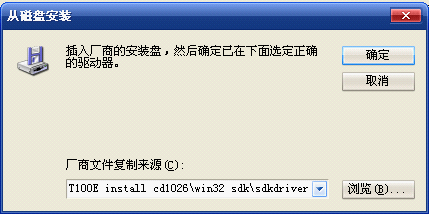

  选择“从磁盘安装”



  完成驱动安装。将信号源接入输入接口即可运行程序。

  2)运行demo程序

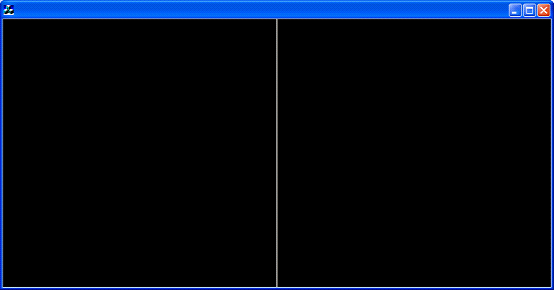

  打开T100E install cd\win32 sdk\SDK&DEMO\binRGBSAMP.exe如下图:

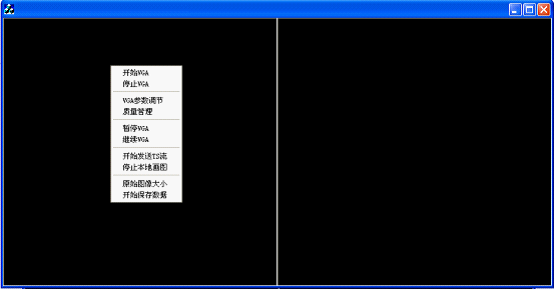

  右击第一个窗口弹出对话框如下:



  弹出相应功能选项,即可测试程序。

  功能选项:

  (1)开始

  运行程序



  采样效果:高帧率 or 高实时性

  输入端口:VGA or DVI

  数据模式:YUV or RGB(实际支持4种格式:UYVY YUYV RGB BGR,此demo中只做了UYVY RGB两种格式)

  设置帧率上限(范围1~100):可选,可不选

  (2)停止

  停止正在运行的程序。

  (3)参数调节

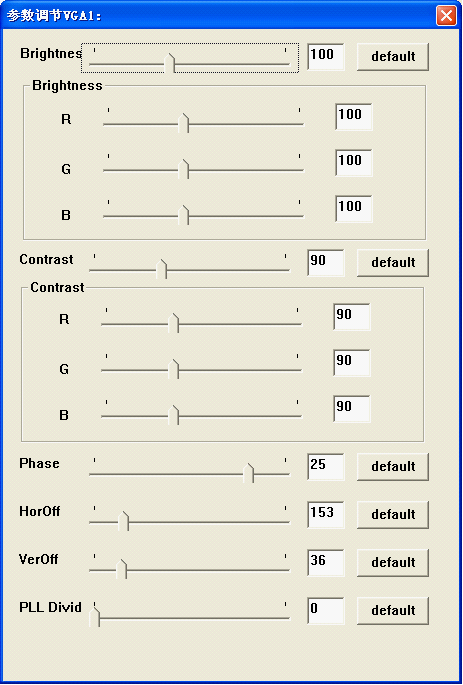

  弹出如下对话框:



  亮度调节(范围0~255):Brightness

  亮度微调(范围0~255):Brightness R G B

  对比度调节(范围0~255):Contrast

  对比度微调(范围0~255):Contrast R G B

  相位调节(范围0~31):Phase

  水平偏移量调节(范围0~1023):HorOff

  垂直偏移量调节(范围0~511):VerOff

  点阵精度调节(范围0~4095):PLL Divid(调节图像清晰度)

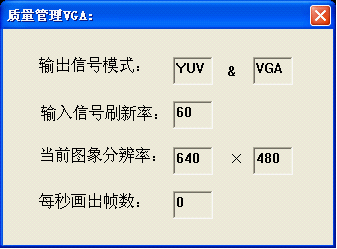

  (4)质量管理



  (5)暂停

  暂停运行程序

  (6)继续

  继续运行程序

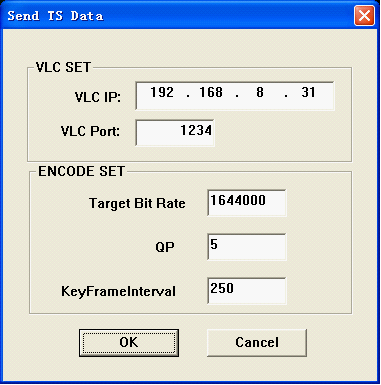

  (7)开始发送TS流、停止发送TS流(只适用于YUV数据)



  VCL设置:

  VCL IP地址

  VCL PORT口

  编码设置:

  keyframe interval 关键帧间隔

  基准量化系数 QP

  目标码率 target bit rate

  (8)停止本地画图、开始本地画图

  (9)原始图像大小、缩放图像大小

  (10)开始保存数据(只适用于YUV数据)

  当前状态为正常画图时保存的图像是原始数据(.yuv),在发送TS流状态时保存的是编码后的数据(.m4v)

  DSHOW驱动安装及使用(DSHOW):

  1)dshow驱动安装

  修改Dshow驱动\T100E install cd\dshow\dshowdriver\T100E_wdm.inf文件,配置相应预设参数:

  HKLM,System\CurrentControlSet\Services\T100E_WDM,DefaultInputPort,0x00010001,1 //输入端口(1-VGA;0-DVI)

  HKLM,System\CurrentControlSet\Services\T100E_WDM,MaxFrameRate,0x00010001,30 //最大帧率

  HKLM,System\CurrentControlSet\Services\T100E_WDM,OutputWidth,0x00010001,1024 //输出窗口宽度(像素点为单位)

  HKLM,System\CurrentControlSet\Services\T100E_WDM,OutputHeight,0x00010001,768 //输出窗口高度(图像行数)

  将采集卡插入PCIE插槽后,打开电脑,一般会提示发现新硬件,并弹出硬件更新向导,如果没有出现则打开设备管理器,右击电脑标志选择 “扫描检测硬件改动”找到采集卡右击,选择更新驱动程序弹出 “硬件更新向导”如下图:

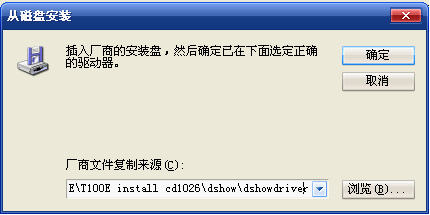

  选择“从磁盘安装”



  完成驱动安装。将信号源接入输入接口即可运行程序。

  2).运行AMCap

  dshow\tools\ AMCap.exe

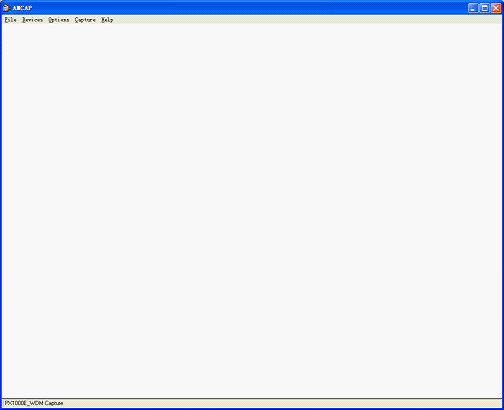

  选择设备:菜单选项中选择Devices\T100E_WDM Capture,如图:



  打开预览:选择Options\Preview



  参数调节:选择Options\Video Capture Filter…

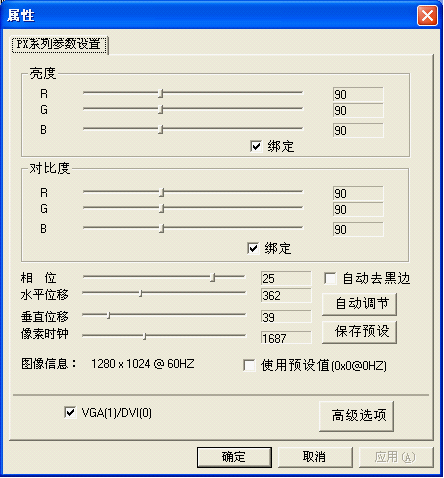

  弹出属性对话框,如图



  亮度调节(范围0~255):Brightness

  亮度微调(范围0~255):Brightness R G B

  对比度调节(范围0~255):Contrast

  对比度微调(范围0~255):Contrast R G B

  相位调节(范围0~31):Phase

  水平偏移量调节(范围0~1023):HorOff

  垂直偏移量调节(范围0~511):VerOff

  像素时钟调节(范围0~4095):PLL Div(调节图像清晰度)

  输入端口选择:Input Port

  打钩:VGA模式

  不打钩:DVI模式

  自动去黑边:自动去除图像因偏移量不准导致的多余的黑边

  自动调节:自动调节当前图像参数

  保存预设:保存当前图像参数,下次开启该图像模式时,可以选用当前保存的预设值来配置参数

  使用预设值:即使用之前保存的预设值

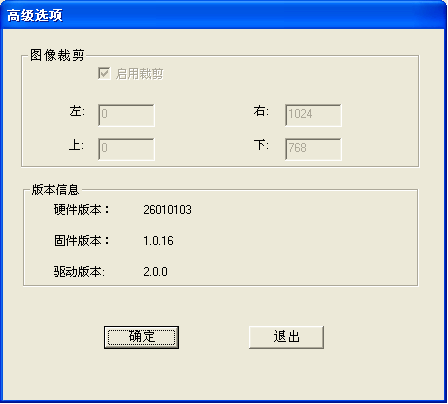

  高级选项 如图:

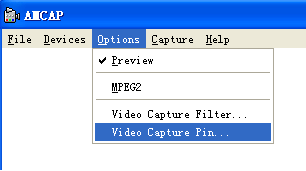

  图像输入数据流格式:选择Options\Video Capture Pin…



  弹出对话框,如图:



  3). 运行Windows Media 编码器

  安装WM9Encoder.exe后运行

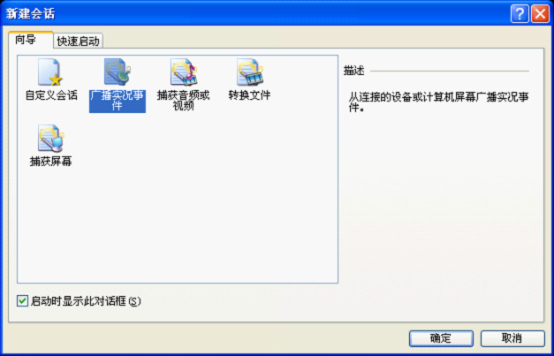

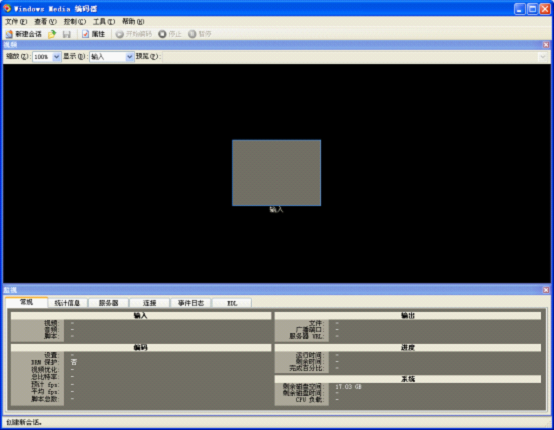

  选择左上角“新建会话”,弹出如图对话框:



  选择“捕获音频或视频”确定

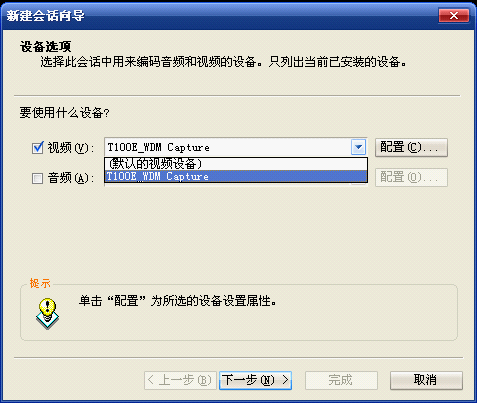

  选择视频设备,下一步

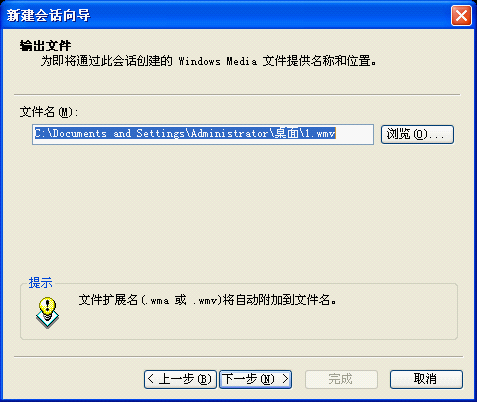

  选择编码保存路径,下一步

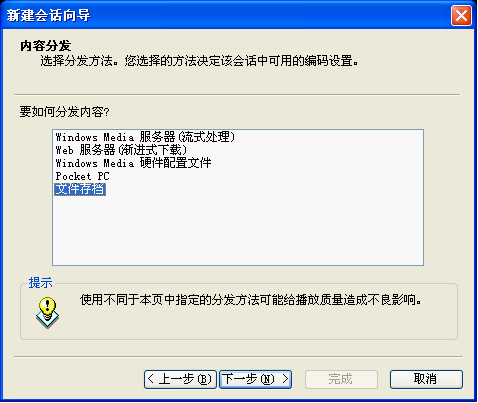

  选择“文件存档”,下一步

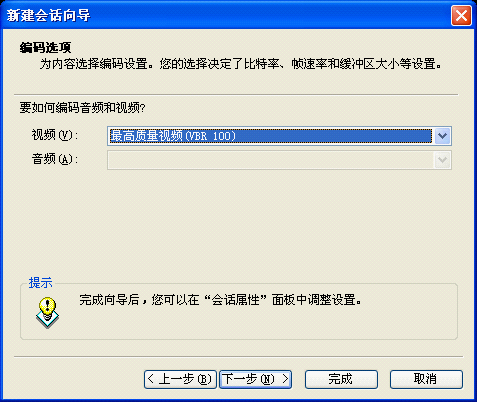

  选择需要的视频编码方式,完成

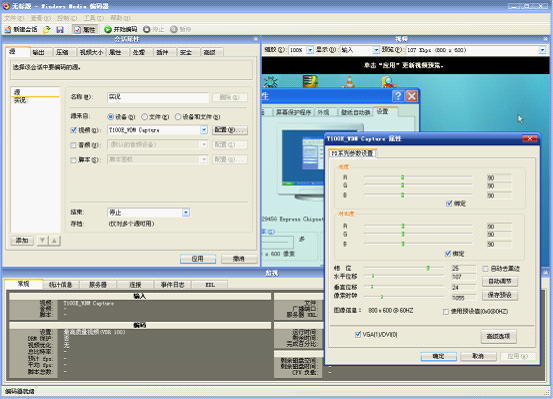

  配置完成后,点击“开始编码”运行编码程序,点击“属性”-》源-》“配置”,弹出属性配置对话框如图:



  以上仅是Media encode部分工能,其他功能可随需要自行添减。
