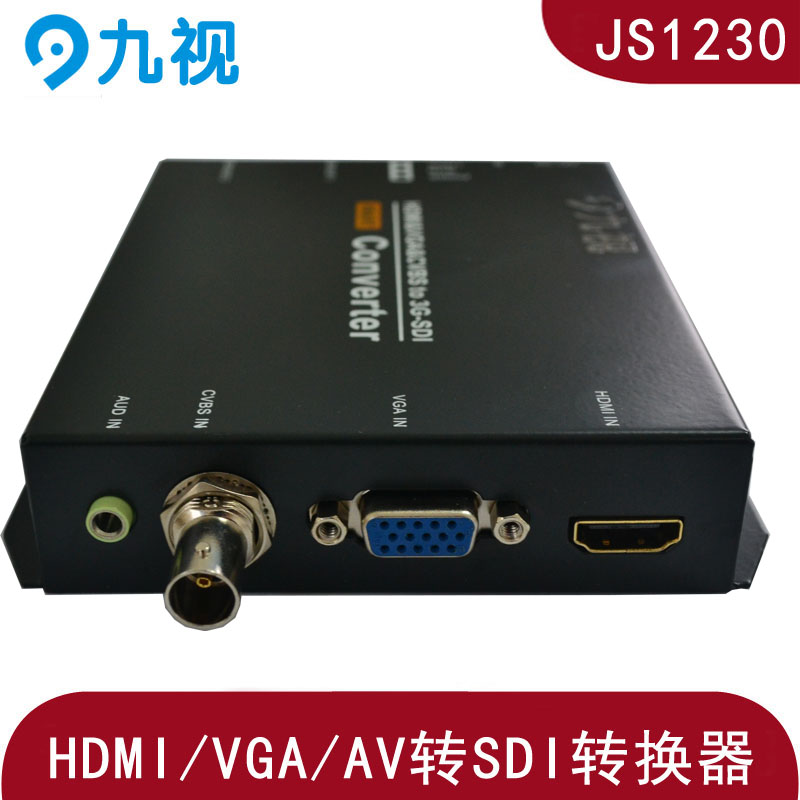

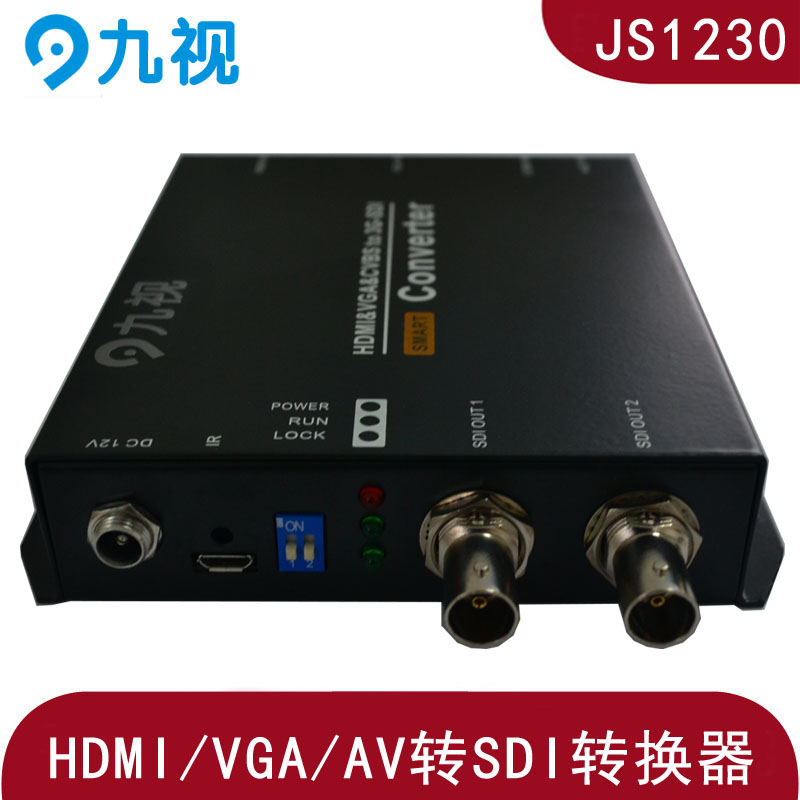

HDMI/AV/VGA 转SD/HD/3G-SDI视频转换器(JS1230)

HDMI/AV/VGA 转SD/HD/3G-SDI视频转换器(JS1230) 产品名称 HDMI/AV/VGA 转SD/HD/3G-SDI视频转换器(JS1230)
产品品牌 九视
产品价格 在线咨询
生产厂家 深圳九视电子科技有限公司

  产品型号:JS1230

  产品名称:HDMI/VGA/AV 转SD/HD/3G-SDI视频转换器

  九视JS1230是一款广播级 HDMI/VGA/AV 转SD/HD/3G-SDI多功能转换器,是一款专用于单路高清晰多媒体接HDMI或VGA或模拟AV(CVBS)信号转换为高清数字分量串行接口SDI信号的设备。该设备集成SDI发送器及HDMI解调器,可方便地将HDMI信号转为SDI信号,同时会将HDMI/所带音频信号分离转换后嵌入到SDI信号中,或将VGA,AV(CVBS)外置音频嵌入到SDI信号中,以实现声音及图像同步传输。用户可强制指定SDI输出格式,以适应不同应用环境的需要。

  九视JS1230 专业高清转换器,采用广播级转换处理设计,SDI输出可自定义(输出分辨率可调),包括SD-SDI、HD-SDI、3G-SDI全格式的SDI信号,工控级电源设计,更长的使用寿命。配有遥控器,可以通过遥控器来控制和调节分辨率。

  该设备主要用于下列场合:地铁站台内高清视频多媒体信息发布系统;列车站台内高清视频多媒体信息发布系统;军事演习高清视频信号的远距离传输;安防监控高清视频信号的远距离传输;大型演出中高清视频信号传输;各种高清视频的应该场合等。





  参数指标:

产品型号

JS1230

输入接口HDMI

1×HDMI

输入接口VGA

1×VGA

输入接口AV(CVBS)

1×BNC-F

频率带宽(HDMI)

225MHz/符合标准(HDMI 1.3)

支持输入格式

480i,576i,[email protected]/60,[email protected]/60,

[email protected]/25/30, 1080p50/60

输出接口

2×SD/HD/3G-SDI

输出信号类型

SD-SDI(270Mbps), HD-SDI(1.485Gbps),

3G-SDI(2.97Gbps)

SDI信号幅度

0.8Vp-p

SDI阻抗

75欧姆

SDI耦合类型

AC耦合

SDI信号抖动(典型值)

SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI

最大输出电缆长度

Belden 1694A: SD-SDI 400m,HD-SDI 200m,3G-SDI 140m

注意:上述传输距离对于不同规格的电缆,测试结果将出现差异

尺寸(mm)

158*120*36

电源需求

5~24VDC

  性能指标:

  支持HDMI输入格式:

  480i,576i,720p50/60,1080p24/25/30,1080i 50/60,1080p 50/60

  支持SMPTE 425M(A级和B级),SMPTE424M,

  SMPTE292M,SMPTE259M-C

  带有2路SDI信号输出

  自动检测HDMI EDID信息

  支持所有格式非对称转换

  自动将信号音频信号解嵌到SDI中

  SDI输出可选择强制输出模式

  带遥控器远程操控

  支持任意格式的非对称转换

  带有电源及SDI信号格式指示,方便用户实时监测

  包装配件:

  视频转换器一台

  电源适配器一个

  遥控器一个

  使用说明一本
