深圳九视电子科技有限公司

		产品名称	HD-SDI转AV/CVBS转换器(JS1181)
		产品品牌	九视
		产品价格	在线咨询
		生产厂家	深圳九视电子科技有限公司

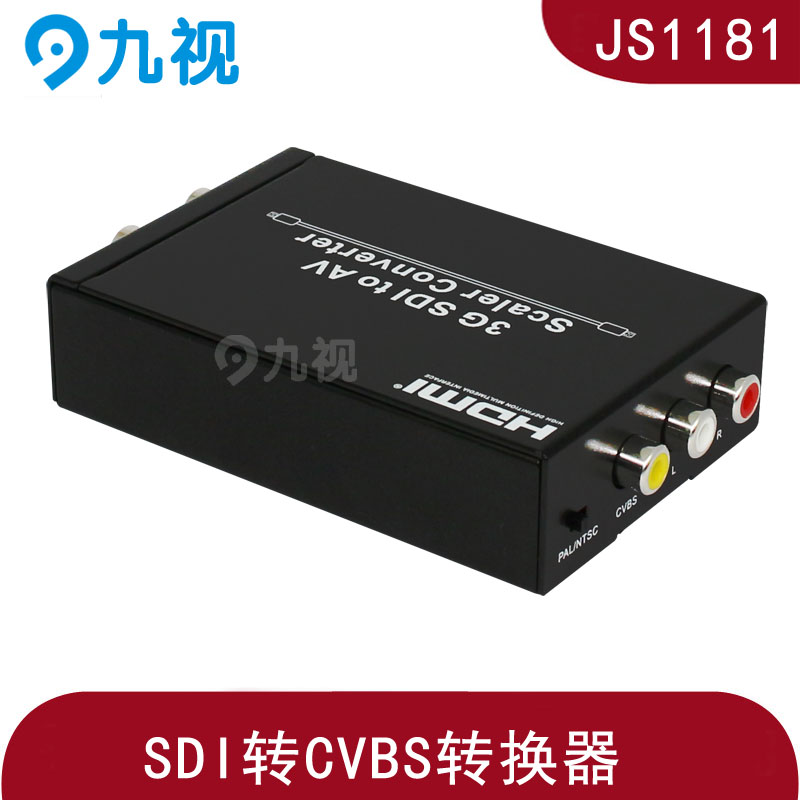

　　九视JS1181 高清SDI换AV/CVBS转换器是一款专用于单路高清数字分量串行接口(HD-SDI和3G-SDI)信号转换为AV复合视频信号的设备。该设备集成SDI 接收器及AV视频调制器，可方便的将HD-SDI 信号转为AV复合视频信号，同时会将SDI所带音频信号分离转换后输出音频信号，以实现声音及图像同步传输。

　　SDI

　　SDI接口是数字串行接口(serial digital interface)的首字母缩写。 串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理。

　　AV

　　AV接口算是出现比较早的一种接口，它由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色和白色则是负责左右声道的声音传输。

　　

　　图示：九视T602 SDI转AV视频转换器



　　一、产品特点

　　1、可以在2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s和270Mbits/s的情况下进行运作。

　　2、支持SMPTE (A级和B级)425M, SMPTE 424M, SMPTE 292M, SMPTE 259M-C。

　　3、能够从SMPTE 425M B级转为A级的1080p 50i/59.94/604:2:2 10bit。

　　4、能够长距离与其他的转换器进行连接来延伸信号。

　　5、在SDI和CVBS信号下能够自动显示。

　　二、产品规格

　　1.输入端 1 x BNC (SDI/HD-SDI/3G-SDI)

　　2.输出端 1 x BNC (SDI/HD-SDI/3G-SDI), 1 x RCA

　　3.SDI传输率 2.970 Gbit/s和2.970/1.001 Gbit/s

　　4.SMPTE标准 425M的A级和B级，也可以是424M, 292M, 259M-C

　　5.SDI输入/输出分辨率 480i, 576i, 720p@50/59.94,60

　　1080i@50/59.94/60

　　1080p@50/59.94/60

　　6.CVBS输出 PAL/NTSC

　　三、产品包装

　　1. 3G SDI转AV转换器

　　2.电源适配器

　　3.产品说明书

　　九视JS1181高清SDI转AV视频转换器针对广电播出机房24小时不间断运营环境，方案从设计到元器件选型及生产工艺等环节都特别强调稳定性，能满足7天*24小时运行的要求。详情请咨询：4000618657.
