		产品名称	SDI转DVI/HDMI/VGA/CVBS全接口转换器（JS1183）
		产品品牌	九视
		产品价格	在线咨询
		生产厂家	深圳九视电子科技有限公司

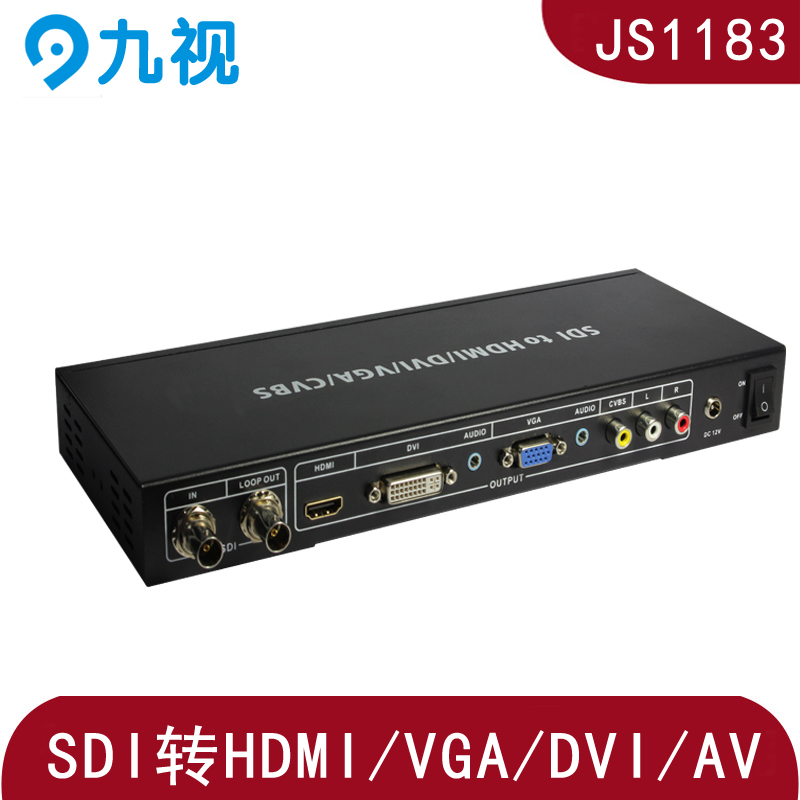

　　功能：SDI转DVI/HDMI/VGA/CVBS全接口转换器

　　型号：九视JS1183

　　一.产品简介:

　　九视JS1183 SDI转换器可以将SD,HD,3G-SDI信号转换成HDMI/DVI/VGA/CVBS等不同的信号,同时旁路SDI输出,不占用原有SDI接口,换言之.些转换器为可将SDI信号扩展成为多不同的视频接口信号,方便连接不同的显示设备.采集卡等;输入SDI信号可连接摄像机或摄像头等SDI设备,输出接口可连接不同接口的电视机,显示器,投影机或录相机,采集卡等。

　　二.产品特点:

　　A.自动检测SD-SDI、HD-SDI、3G-SDI输入信号;

　　B. 支持HDMI / DVI / VGA /复合和SDI(旁路)同时输出;

　　C. SDI传输速率: 2.970 Gbit/s, 2.970/1.001 Gbit/s, 1.485 Gbit/s, 1.485/1.001 Gbit/s and 270 Mb/s;

　　D.支持SDI输入/输出距离达100米(3G-SDI)，200米(HD-SDI)，或300米(SD-SDI);

　　E.支持不同接口输出HDMI / DVI / VGA /CVBS信号：

　　HDMI / DVI / VGA输出分辨率：1280x720 1920x1080 1024x768 1920x1200

　　AV输出模式:PAL/NTSC

　　F.SDI支持模式:

　　1. SD-SDI(SMPTE 259 mc 270 Mbit / s)

　　2. HD-SDI(SMPTE 292比特率1.485 Gbit / s和1.485/1.001 Gbit / s)

　　3. 3 g-sdi(SMPTE 424 m / 425 m ab,2.970 Gbit / s 2.970/1.001 Gbit / s)

　　G.支持黑屏输出

　　H.支持EQ均衡及模拟立体声输出

　　三.包装清单:

　　多功能转换器(ALL to SDI)----------1台

　　DC12V/2.5A电源适配器--------------1个

　　用户手册---------------------1本

　　四.技术参数:

　　SMPTE 标准：425M Level A & B, 424M, 292M, 259M-C

　　SDI 传输速率：2.970Gbps, 2.970/1.001Gbps,1.485Gbps,1.485/1.001Gbps, and 270Mbps

　　输入接口：1×BNC (SD/HD/3G-SDI)

　　输出接口：1×BNC (SD/HD/3G-SDI bypass), 1×HDMI (Type A connector),1×DVI with Audio 1x VGA with Audio 1×Composite with R/L

　　静电防护电压：Human-body Model: ±8kV (air-gap discharge) ；±4kV (contact discharge)

　　SDI传输距离：3G-SDI传输100m (BELDEN 1694A Cable)

　　HD-SDI传输200m (BELDEN 1694A Cable)

　　SD-SDI传输300m (BELDEN 1694A Cable)

　　产品尺寸：110mm (W)×288mm (D)×32mm (H)

　　产品重量(净重)： 750g

　　外壳材质：五金

　　工作温度：0 ˚C~40 ˚C/32 ˚F~104 ˚F

　　储藏温度：−20 ˚C~60 ˚C/−4 ˚F~140 ˚F

　　相对湿度：20~90% RH (Non-condensing)

　　功耗： 5W

　　五、面板接口说明:

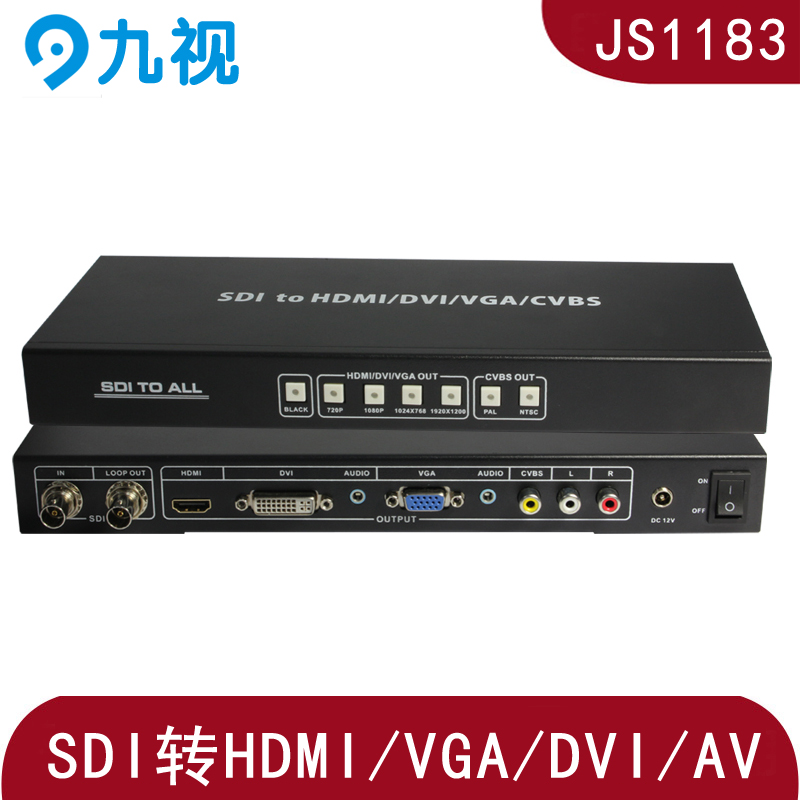

　　5.1 前面板接口



　　BLACK Button: 黑屏按钮.按下此按钮,输出的HDMI/DVI/VGA/AV均为黑屏(注SDI是旁路输出,不会黑屏)

　　HDMI/DVI/VGA OUT button: 输出分辨率选择按钮

　　CVBS OUT button: CVBS输出PAL/NTSC设置按钮

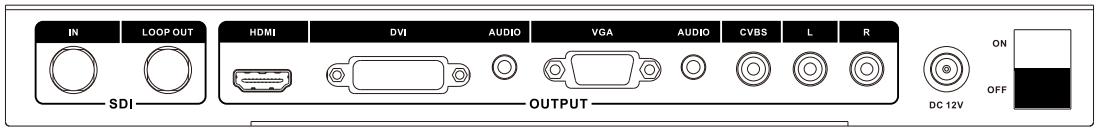

　　5.2 后面板接介绍　

　　SDI IN:SDI输入接口,连接SDI摄像机或摄像头等SDI信号源

　　SDI LOOP OUT: SDI环出,与输入的SDI信号源的画面一致,连接到SDI监视器或采集卡上

　　OUTPUT: HDMI/DVI/VGA/AC输出接口,连接到所需要的电视机或显示设备上等.

　　DC 12V: DC/12V电源输入接口,使用配套的电源适配器连接到220V的市电中,

　　ON/OFF: 电源开关;

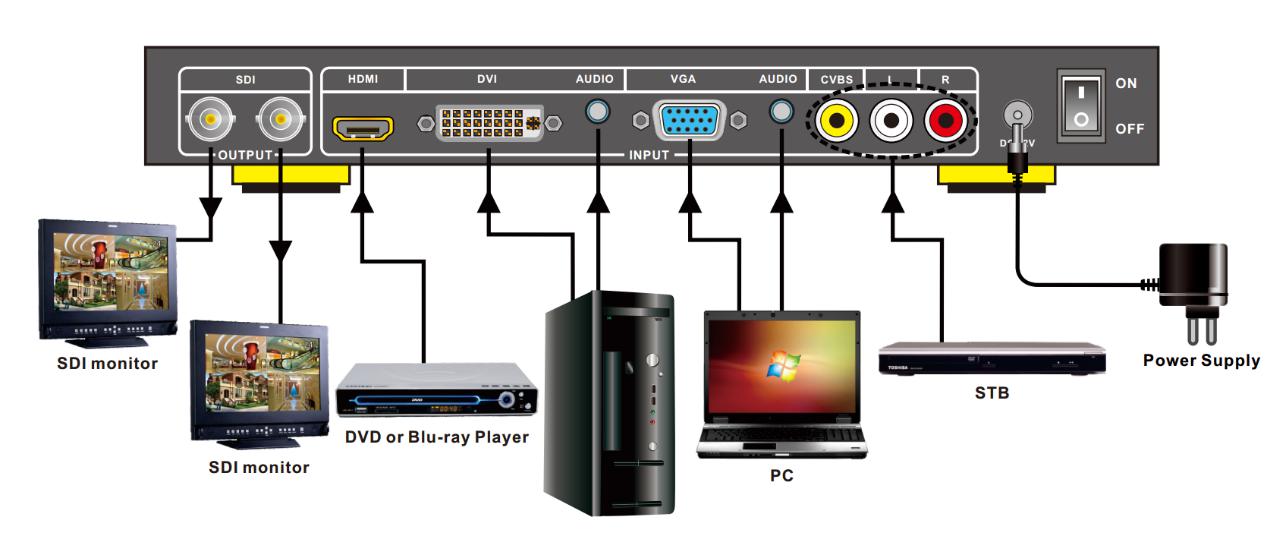

　　六.连接示意图:
